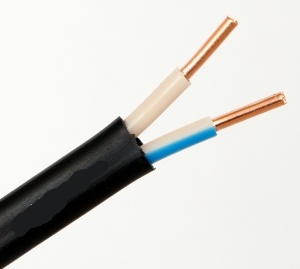

Кабель ВВг-нг 2х4 ГОСТ (1 м.)

Описание

---

Конструктивные элементы кабеля ВВГ-п.

Изоляция жил кабеля ВВГ-п выполнена из ПВХ-пластиката. Кабель ВВГ-п может состоять из 1,2,3,4 или 5 жил



Число жил, сечение, мм²	ВВГ-П				ВВГнг-П
	Геометрические размеры, мм		g, кг		Геометрические размеры, мм		g, кг
	0.66 кВ	1 кВ	0,66 кВ	1 кВ	0.66 кВ	1 кВ	0,66 кВ	1 кВ
2х1,5	5.0х7.6	5.4х8.4	62	70	5.0х7.6	5.4х8.4	66	75
2х2,5	5.4х8.3	5.8х9.1	84	93	5.4х8.3	5.8х9.1	89	98
2х4	6.0х9.7	6.6х10.9	122	141	6.0х9.7	6.6х10.9	129	146
2х6	6.5х10.7	7.1х11.9	165	185	6.5х10.7	7.1х11.9	172	190
2х10	7.8х13.1	8.0х13.5	261	270	7.8х13.1	8.0х13.5	268	276
2х16	9.2х15.5	9.4х15.9	398	410	9.2х15.5	9.4х15.9	408	416
3х1,5	5.0х10.1	5.4х11.3	94	106	5.0х10.1	5.4х11.3	97	109
3х2,5	5.4х11.3	5.8х12.5	125	137	5.4х11.3	5.8х12.5	128	141
3х4	6.0х13.2	6.6х15.1	185	210	6.0х13.2	6.6х15.1	189	211

Кабели ВВГнг-LS - силовые с медными круглыми жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности и пониженным дымо- и газовыделением (Low Smoke).

Расшифровка кабеля ВВГнг

В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
2 - количество жил
1.5 - сечение жилы

Конструкция кабеля ВВГнг

1. Медная токопроводящая жила;
2. Изоляция из ПВХ пластиката - цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая;
3. Оболочка из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением

Область применения кабеля ВВГнг

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 0.66 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Прокладка:

• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• на специальных кабельных эстакадах, по мостам и в блоках;
• в пожароопасных помещениях;
• во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
• кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Технические характеристики ВВГнг:

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон температур эксплуатации от –30°С до +50°С
• Относительная влажность воздуха при температуре до +35°С до 98%
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже  –15°С
• Минимальный радиус изгиба при прокладке 7,5 наружных диаметров
• Номинальная частота 50 Гц
• Испытательное переменное напряжение частотой 50 Гц:    на напряжение 0,66 кВ 3 кВ
• Сопротивление изоляции при температуре +70° С, не менее 0.005 МОм х км
• Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
• Температура токопроводящих жил при коротком замыкании 160°С
